No esquema abaixo é mostrado um modulador de áudio para sinal infravermelho, onde é a fonte de sinal é o microfone de eletreto, para quem não entendeu, o microfone vai captar a voz e um LED IR vai emitir luz de acordo com o que for captado no microfone.
O circuito pode ser usado como link infravermelho ou para fibras óticas, a modulação é em amplitude e as aplicações dependem da imaginação do interessado.
O circuito pode ser alimentado por pilhas comuns, e o LED deve ser do tipo infravermelho comum caso não seja desejado que seja notada a ação do LED.
O circuito também funciona também com LEDs para faixa visível, o alcance não é muito grande e depende tanto do emissor quanto do receptor, com o uso de uma lente pode ser aumentado o alcance e obter maior eficiência.
Também pode ser usado um transistor de maior potência para a excitação de mais LEDs.

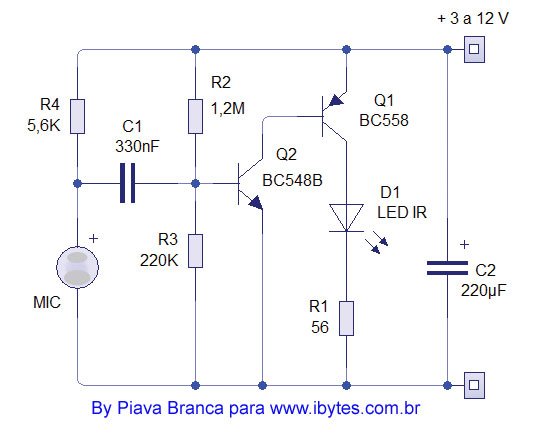

Segue o esquema, que por sinal é muito simples, os componentes são todos comuns, mas devem ser observadas as posições de soldagem dos transistores e do microfone de eletreto, que obrigatoriamente é de dois terminais.

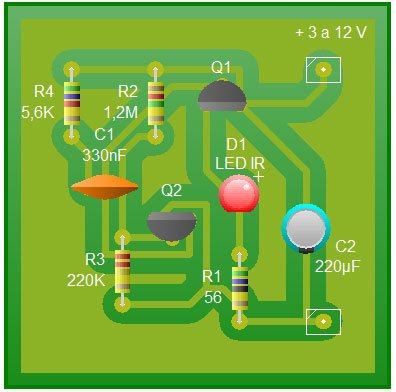

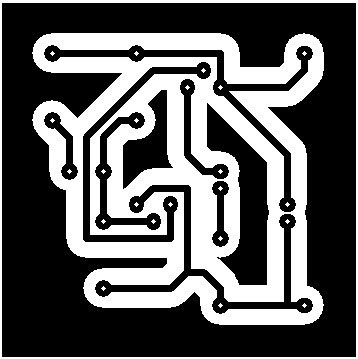

A disposição dos componentes e o layout para paca de circuito impresso são mostradas nas imagens abaixo, no protótipo original o layout para circuito impresso ficou em 6 cm por 6 cm.
Não há ajustes a serem feitos, e conforme já foi citado, o microfone é um microfone de eletreto de dois terminais, os resistores são todos de um oitavo de watt, e os transistores de sinal para uso geral, um NPN e outro PNP, a alimentação é de 3 a 12 volts, e a tensão tem influência no alcance.
